不同組分的玻纖對(duì)增強(qiáng) PA612 性能的影響

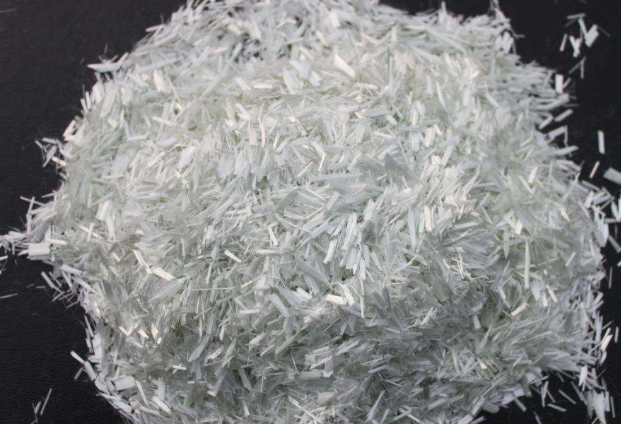

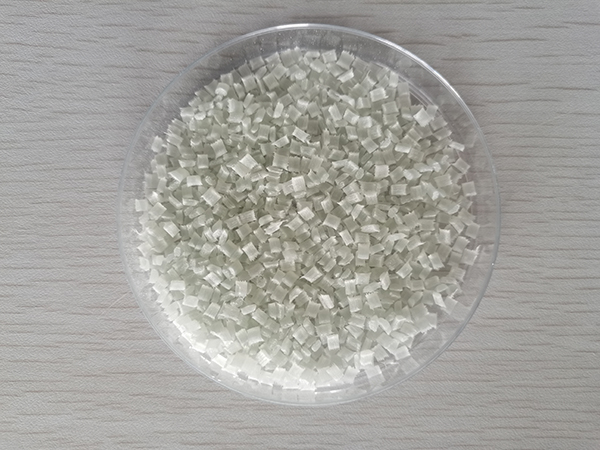

PA612 本身特點(diǎn)：吸水率極低、尺寸極穩(wěn)定、耐低溫、韌性好、耐化學(xué)、低收縮。玻纖增強(qiáng)后，強(qiáng)度、剛性、耐熱大幅提升，同時(shí)保留低吸水、高尺寸穩(wěn)定的優(yōu)勢(shì)。 一、不同玻纖含量對(duì) PA612 性能的影響
1. 力學(xué)性能

    拉伸強(qiáng)度、彎曲強(qiáng)度、彎曲模量
    隨玻纖含量升高顯著提高，10%～50% 范圍內(nèi)基本線性上升。
    缺口沖擊強(qiáng)度
    隨玻纖增加逐步下降，但因 PA612 基體韌性好，同含量下沖擊優(yōu)于 PA6、PA66。
    斷裂伸長(zhǎng)率
    大幅降低，從純樹脂的高伸長(zhǎng)變?yōu)榇嘈詳嗔选?br />
2. 熱性能

    熱變形溫度 HDT明顯提高：
    純 PA612 不高；30% GF 可達(dá) 210～220℃ 左右；50% GF 更高。
    耐蠕變性、長(zhǎng)期耐熱性明顯改善。

3. 吸水率與尺寸穩(wěn)定性（PA612 最大亮點(diǎn)）

    純 PA612 吸水率遠(yuǎn)低于 PA6/PA66/PA610；
    加玻纖后吸水率進(jìn)一步降低，尺寸穩(wěn)定性極強(qiáng)；
    成型收縮率大幅下降，高玻纖可實(shí)現(xiàn)超精密、極低翹曲。

4. 加工與外觀

    熔體流動(dòng)性隨玻纖增加變差，高玻纖填充難度上升；
    易出現(xiàn)浮纖、熔接痕、表面光澤下降；
    密度、磨模性上升。

二、常用玻纖含量區(qū)間對(duì)比
10%～20% GF

    韌性好、尺寸穩(wěn)定、外觀較好
    強(qiáng)度、剛性提升有限
    適用：薄壁件、外觀件、低應(yīng)力精密結(jié)構(gòu)件

30% GF（最常用、最優(yōu)綜合）

    強(qiáng)度、剛性、尺寸穩(wěn)定性、韌性、加工性最佳平衡
    行業(yè)標(biāo)準(zhǔn)配比
    適用：汽車電子、連接器、精密齒輪、耐候 / 耐化學(xué)結(jié)構(gòu)件

40%～50% GF

    超高剛性、高強(qiáng)度、極低收縮、高耐熱
    脆性增大、流動(dòng)性差、外觀一般
    適用：高溫、高負(fù)荷、超高精度結(jié)構(gòu)件
三、簡(jiǎn)要總結(jié)

    PA612 + GF：極低吸水 + 超高尺寸穩(wěn)定 + 良好韌性 + 高強(qiáng)度剛性
    玻纖越高：越強(qiáng)、越剛、越耐熱、越穩(wěn)定，但越脆、越難加工、外觀越差
    常規(guī)首選：30% 玻纖增強(qiáng) PA612

如果您有關(guān)于不同組分的玻纖對(duì)增強(qiáng)PA612性能有何影響？的需求或者疑問，可以撥打電話與我們共同探討交流，歡迎您的來電！

尼龍PA610樹脂 尼龍PA612樹脂 尼龍PA1010樹脂 尼龍PA1212樹脂    技術(shù)咨詢熱線：18602297376
