技術(shù)中心>>

PA612,PA612首要操控要素

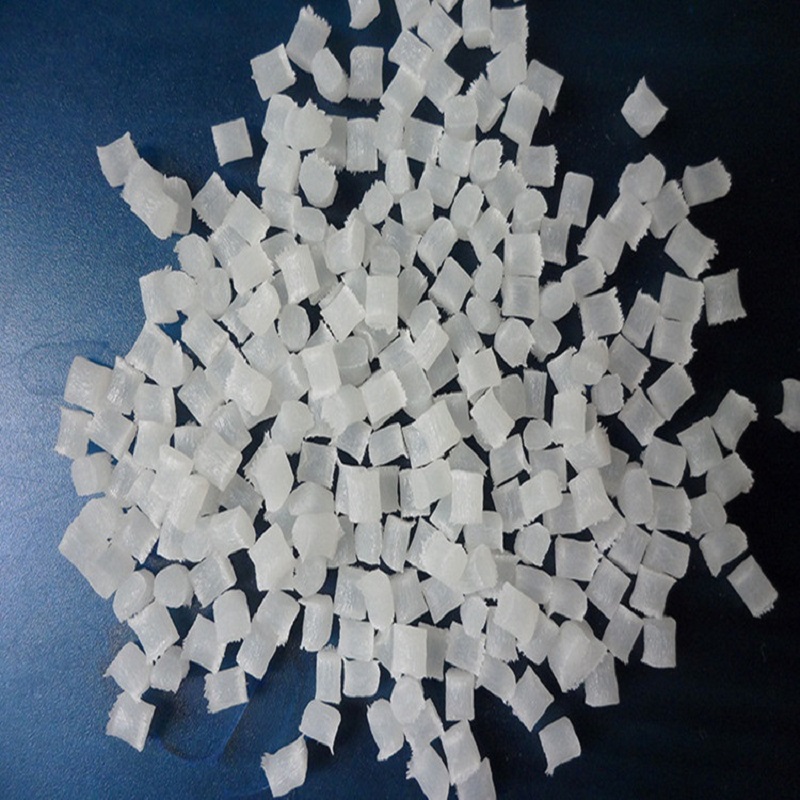

玻纖的渙散，玻纖與基料尼龍的黏結(jié)，玻纖的尺度及散布，各種助劑的正確使用，技術(shù)條件的調(diào)整，螺桿組合及轉(zhuǎn)速的操控等要素均會(huì)影響商品的功能。

     1）玻纖增強(qiáng)尼龍的直徑通常操控在10~20微米
     2）玻纖的長度通常操控在0.2~0.3毫米為最佳，從理論上講，玻纖長度越長其增強(qiáng)作用越好，但將帶來制品外表粗糙，以及翹曲等疑問。玻纖的長度與其原始長度無關(guān)，而與螺桿組合布局及轉(zhuǎn)速有關(guān)。
     3）玻纖增強(qiáng)尼龍的外表水在熔融擠出過程中將使尼龍發(fā)生水解反應(yīng)，致使尼龍降解，然后降低增強(qiáng)尼龍的力學(xué)功能。
     4）偶聯(lián)劑的用量對(duì)缺口沖擊的影響，缺口沖擊強(qiáng)度隨偶聯(lián)劑用量的添加而添加
     5）玻纖含量在30%以內(nèi)隨玻纖含量的添加增強(qiáng)PA6熱變形溫度隨之進(jìn)步，超越35%今后其熱變形溫度隨玻纖的添加改變不大。
     6）玻纖增強(qiáng)尼龍含量添加時(shí)，增強(qiáng)尼龍的成型縮短率隨之減小，簡直一切增強(qiáng)尼龍都有相同的規(guī)則，通常玻纖含量到達(dá)35%時(shí)其成型縮短率大致為0.2%。

7）共混溫度對(duì)增強(qiáng)尼龍的影響擠出溫度太低，玻纖的包覆作用差，往往會(huì)呈現(xiàn)玻纖顯露表象，帶條外表粗糙，無光澤，顆粒疏松，脆性大，商品沖擊強(qiáng)度底，擠出溫度太高，則易形成尼龍的熱氧化分化商品力學(xué)功能降低，外觀變黃，乃至成為灰色共混擠出溫度挑選的原則是操控在略高于基料熔點(diǎn)的溫度范圍內(nèi)，在實(shí)際操作過程中可依據(jù)玻纖進(jìn)口融體活動(dòng)情況來斷定熔融區(qū)溫度，依據(jù)擠出帶條光澤度來斷定計(jì)量段，緊縮段各區(qū)溫度。

如果您有關(guān)于PA612,PA612首要操控要素的需求或者疑問，可以撥打電話與我們共同探討交流，歡迎您的來電！

尼龍PA610樹脂尼龍PA612樹脂尼龍PA1010樹脂尼龍PA1212樹脂技術(shù)咨詢熱線：18602297376

查看：

上一篇：關(guān)于塑料注塑成型的溫度控制
下一篇：PA610，PA612毛刷的好與壞
